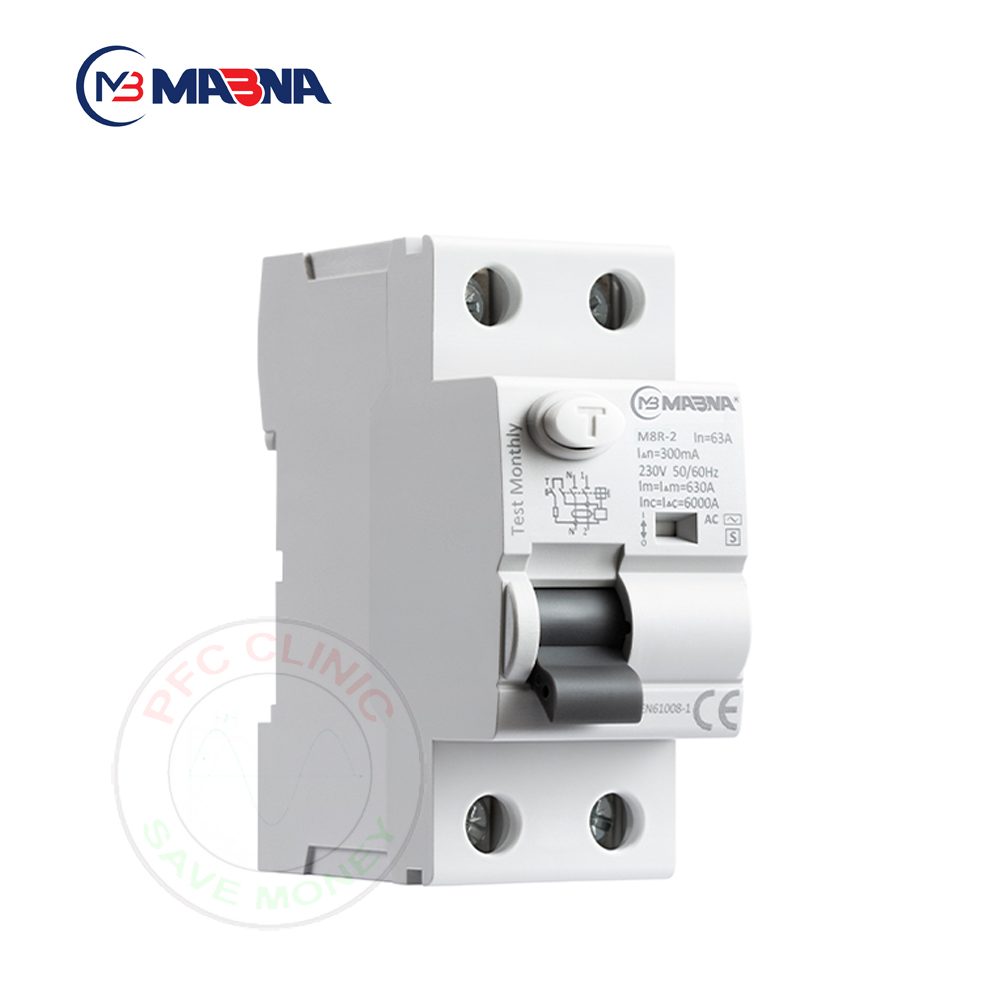

محافظ جان دو پل مبنا

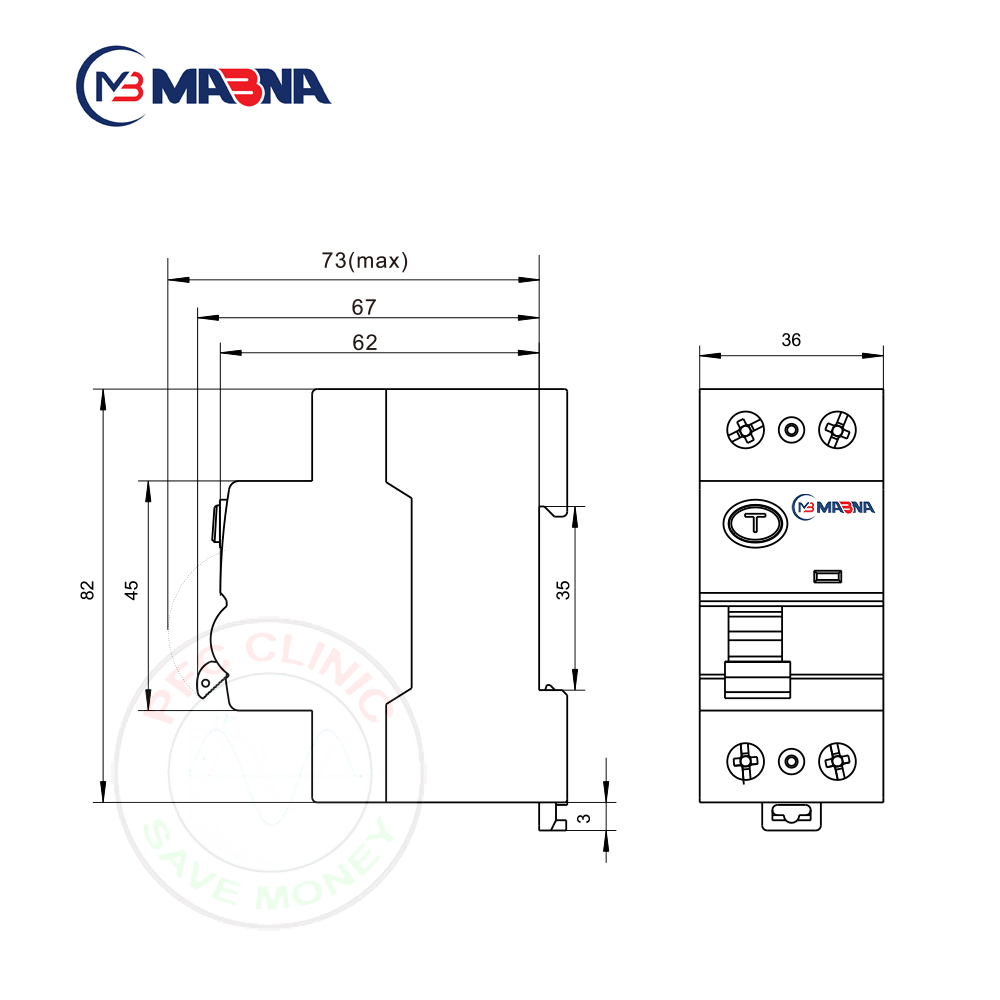

ساختار محافظ جان دو پل مبنا :

محافظ جان دو پل مبنا  یک کلید محافظ جان RCCB یعنی Residual Current Circuit Breaker، دستگاه ایمنی است.

این کلید حفاظت جان  مدار الکتریکی را در صورت بروز نشت جریان (یک اتصال غیرعادی به زمین) قطع می‌کند تا از برق‌گرفتگی انسان جلوگیری کرده و خطر حریق را کاهش دهد.

کلید RCCB قادر به تشخیص نشتی جریان در مدار است و به سرعت (عموماً در چند میلی‌ثانیه) جریان الکتریکی را قطع می‌کند.

ساختار کلید نشتی جریان مبنا معمولاً شامل اجزای زیر است:

۱٫ ترانسفورماتور جریان باقیمانده (Residual Current Transformer): که جریان ورودی و خروجی مدار را نظارت می‌کند. در شرایط عادی، جریان رفت و برگشت باید یکسان باشد.

۲٫ مدار الکترونیکی آشکارساز نشتی (Leakage Detection Circuit): که هرگونه ناهماهنگی در جریان ورودی و خروجی را تشخیص می‌دهد.

۳٫ مکانیزم قطع‌کننده (Trip Mechanism): که در صورت تشخیص نشتی جریان فعال می‌شود و مدار را قطع می‌کند. این مکانیزم می‌تواند مکانیکی یا الکترومغناطیسی باشد.

۴٫ دکمه‌های تست (Test) و ریست (Reset): دکمه تست به منظور آزمایش سیستم و اطمینان از عملکرد صحیح RCCB تعبیه شده و دکمه ریست برای بازیابی جریان بعد از عملیات قطع استفاده می‌شود.

۵٫ ترمینال‌ها: برای اتصال سیم‌های فاز و نول ورودی و خروجی به RCCB.

۶٫ دستگیره یا اهرم عملیاتی (Operating Handle): برای دستی قطع و وصل کردن مدار در شرایط غیر از شرایط اضطراری.

۷٫ محفظه مقاوم در برابر حرارت: RCCB در محفظه‌ای قرار می‌گیرد که باید در برابر حرارت ناشی از اتصال کوتاه و دیگر شرایط بحرانی مقاوم باشد.

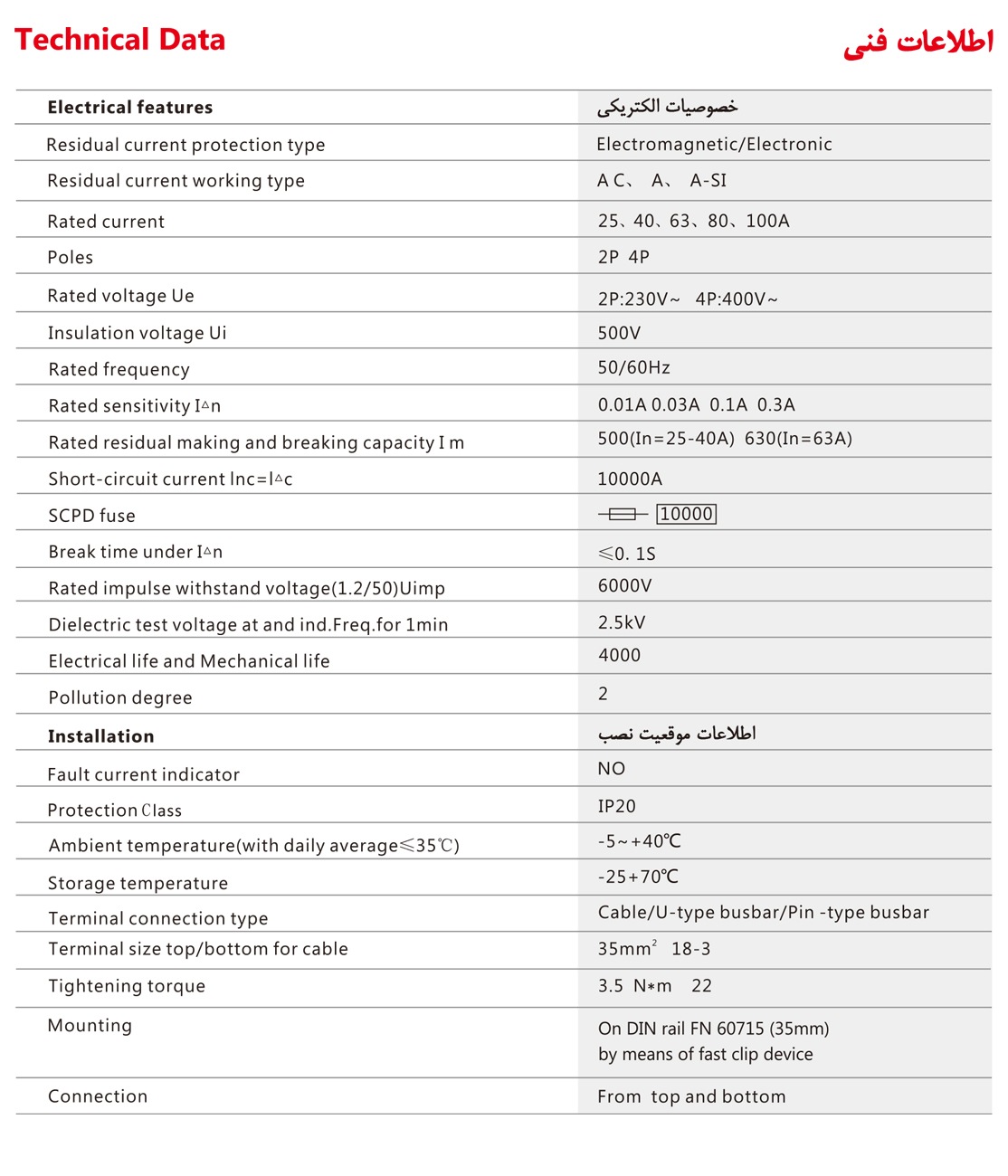

RCCB‌ها معمولاً در محدوده‌های حساسیت جریان نشتی از ۳۰mA تا ۳۰۰mA طراحی می‌شوند.

حساسیت ۳۰mA برای محافظت افراد استفاده می‌شود و حساسیت‌های بالاتر عمدتا برای محافظت در برابر آتش‌سوزی و آسیب به تجهیزات انتخاب می‌شوند.

استفاده از RCCB در مدارات الکتریکی خانگی و صنعتی به منظور افزایش ایمنی و جلوگیری از حوادث ناشی از جریان نشتی رو به افزایش است.
