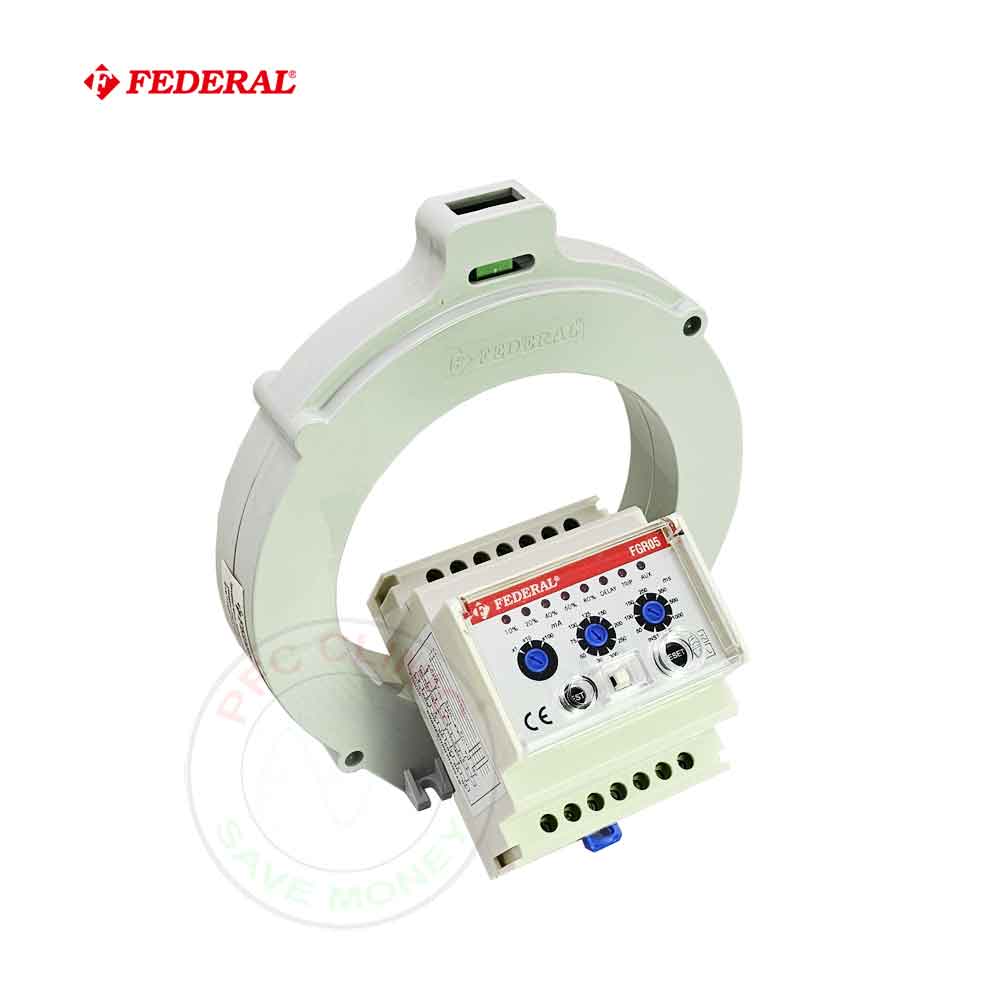

معرفی رله نشتی جریان فدرال FGR05
رله نشتی جریان فدرال مدل FGR05 یک وسیله ایمنی و حفاظتی است.
در تاسیسات الکتریکی برای جلوگیری از برق گرفتگی و خطرات آتش سوزی ناشی از نشت زمین یا جریان خطا استفاده می شود.
این رله ها ولتاژهای سرگردان در محفظه های فلزی را تشخیص می دهند و در صورت تشخیص ولتاژ خطرناک طبق تنظیماتی که شده مدار را قطع می کنند.
رله با اندازه گیری تعادل بین هادی های زنده و هادی خنثی کار می کند.
هنگامی که اختلاف از مقدار از پیش تعیین شده بیشتر شود رله مدار را قطع می کند و برق را قطع می کند و از حوادث احتمالی جلوگیری می کند.
برای عملکرد مناسب رله حفاظت از نشت زمین FEDERAL در یک مدار الکتریکی به طور مداوم تعادل جریان بین هادی های ورودی و خروجی را کنترل می کند.
اگر عدم تعادل وجود داشته باشد، به این معنی است که برخی از جریان ها از طریق یک مسیر ناخواسته به زمین نشت می کنند.
این می تواند به دلیل خرابی عایق، لمس یک قسمت زنده یا هر مسیر رسانا به زمین باشد.
پس از شناسایی خطای نشتی جریان رله ارت فالت فدرال بسته به تنظیمات یک هشدار ارائه می دهد یا مستقیماً قطع کننده مدار یا دستگاه مربوطه را برای قطع مدار خاموش کند.
رله حفاظت از نشت زمین FGR05 معمولاً در محیط های صنعتی و همچنین در ساختمان های تجاری و مسکونی استفاده می شود.
ایت رله ارت فالت نقش مهمی در حفاظت از سیستم های الکتریکی ایفا می کند و یک جزء حیاتی برای تضمین ایمنی کلی الکتریکی است.
رله نشتی جریان فدرال FGR05 به همراه ترانسفورماتور های تعادل تشکیلی از یک مدار حفاظت رو می دهد.
ترانسفورماتورهای تعادل هسته سری FTT:
کور بالانس های فدرال برای تشخیص جریان نشتی با نصب در اطراف هادی فاز و خنثی استفاده می شوند.
این ترانس جریان نشتی با دو کد FTT60 و FTT110 در دسترس است برای موارد دیگر هم به صورت سفارشی امکان تهیه وجود دارد.
دکمه های تست :
جهت تست عمکرد صحیح رله ارت فالت فدرال یک کلید گنجاده شده است همچنین این عملکرد توسط یک ترمینال ورودی امکان پذیر است
دگمه RESET :
زمانی که خطایی رخ می دهد جهت بازنشانی رله خطای زمین یک کلید وجود دارد همجنین این عملکرد توسط یک ترمینال ورودی امکان پذیر است.
ولوم تنظیم تاخیر زمانی عملکرد :
جهت تنظیم تاخیر عملکرد و همچنین رد کرد خطا های لحظه ای یک ولوم تنظیم از ۰٫۰۵ تا ۳ ثانیه وجود دارد.
نشانگرها :
جهت نمایش وضعیت و همچنین نمایش درصد جریان نشتی تعدادی LED وجود دارد.
نصب و نگهداری رله های حفاظت از نشت زمین باید توسط متخصصان برق واجد شرایط انجام شود تا از انطباق با کدهای الکتریکی مرتبط و استانداردهای ایمنی اطمینان حاصل شود.
روش های استفاده از رله ارت فالت FEDERAL
قطع مدار با رله شنت :
در این روش رله نشتی جریان فدرال با یک رله شنت تریپ تجهیز شده است.
در صورت بروز خطا یک ولتاژ به رله شنت ارسال شده و رله شنت که داخل کلید اصلی نصب شده مدار را قطع می کند.
قطع مدار با رله آندر ولتاژ :
در این روش یک رله آندر ولتاژ داخل کلید اصلی نصب می شود.
رله آندر ولتاژ بایستی جهت وصل نگه داشتن ولتاژ دار باشد .
جهت این کار از کنتاکت بسته رله ارت فالت FEDERAL استفاده می شود و در صورت بروز خطا تغذیه رله آندر ولتاژ قطع و کلید اصلی از مدار خارج می گردد.
